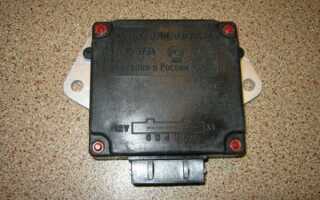

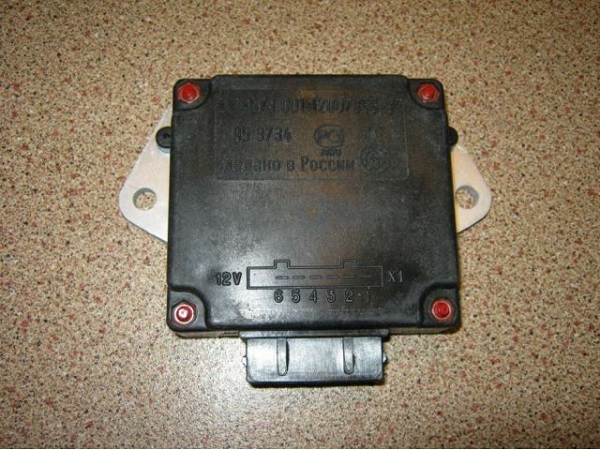

Коммутатор – один из элементов энергосистемы автомобиля ВАЗ 2109. Он несет за собой важные функции, без которых, работа двигателя будет просто не возможна. Давайте поподробнее ознакомимся с данной деталью.
Предназначение
Коммутатор служит для того, чтоб коммутировать электрическое напряжение, находящееся в первичной обмотке (на катушке зажигания). Оно должно совпадать с импульсами прибора Холла Д-Р. Помимо этого, данная деталь несет за собой функции:
- Ограничивает номинальную силу электрического тока в катушке зажигания (в первичной обмотке);
- Уменьшает первичное напряжение, до максимально допустимого уровня;
- Регулирует время накопления тока, в зависимости от того, сколько оборотов у коленчатого вала, в данный момент;
- Обеспечивает обесточивание двигателя, в момент включенного зажигания (если двигатель заглушен).
На ВАЗ 2109, коммутатор находится в подкапотном пространстве, возле бачка омывателя.
Симптомы неисправности
Симптомы неисправностиГлавными симптомами поломки данного элемента на автомобиле ВАЗ 2109, являются перебои в работе двигателя. Искра периодически пропадает, а потом снова появляется. Поскольку, причина пропажи искры может быть не только в данной детали, нам нужно точно убедится, что Вы идете в правильном направлении. Для этого нужно проверить, действительно ли неисправен коммутатор. Порядок действия при этом следующий:
- Перед началом работы, снимите обе клеммы с аккумуляторной батареи;
- Отсоедините коричневый провод, расположенный на гайке крепления коммутатора;
- Подсоедините данный провод на катушку зажигания, используя контрольную лампу;
- Подсоедините клеммы АКБ обратно, и прокрутите стартером. Если лампочка загорается, значит коммутатор в порядке, если нет, то ему необходима замена;
Вот и всё, что Вам нужно знать при работе с данной деталью. Будьте осторожны при проверке его на исправность, так как любая работа с электроприборами относится к работе повышенной опасности.
