Выход из строя такого важного датчика не даст автомобилю даже завестись. В инжекторных системах стоит датчик положения коленвала. Оба датчика работают по одному принципу. Выход из строя любого иного датчика даст возможность завести автомобиль, но работать двигатель будет в аварийном режиме: искра не будет даваться ни на одну свечу и двигатель будет крутиться просто в холостую от стартера.
Примечание!
Вам понадобятся следующие инструменты: набор гаечных ключей, отвёртки, молоток, а к нему возьмите тонкий бородок (подойдет шило) и пассатижи не забудьте!
Местонахождение датчика холла в трамблёре?

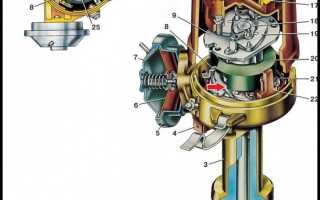

Знаете месторасположение трамблёра? Для наглядности просмотрите фотографию в статье: «Замена трамблёра на ВАЗ» . Датчик расположен внутри крышки трамблёра – легко увидеть, сняв крышку. На схеме ниже он указан под цифрой 22. Принцип работы:
Например, экран немного прокрутился ( у экрана всего 4 разрыва – 1 разрыв подает искру на свечу первого цилиндра, 2 разрыв и датчик на свечу второго цилиндра искру подает и т.д.), он излучает импульсы. Экран подходит цельной частью и импульсы идут на датчик, тот в свою очередь отсылает сигнал на коммутатор, увеличивающий искру и попадает на её катушку. После прохождения цельной части у экрана начинается разрыв – к датчику никаких сигналов не возвращается, он искру не подает, подходит следующий разрыв и датчик начинает опять отсылать сигналы на коммутатор, тот в свою очередь – на катушку, катушка -на провода и на свечи. Вот принцип действия бесконтактной системы зажигания на автомобиле.
Время замены датчика
Заподозрить неладное с датчиком вам помогут следующие признаки:
Примечание!
Кстати, ослабление крепления датчика может стать причиной неправильной работы. Обратите внимание, снимая.
Замена датчика холла на ВАЗ 2101-ВАЗ 2107
Снятие
Снимите трамблёр с автомобиля. Придётся немного разобрать трамблёр, подробнее читайте в статье: «Ремонт трамблёра на автомобилях», пункты 1-3 и 5.
Примечание!
По ходу снятия распределителя зажигания, не забудьте отсоединить от датчика колодку проводов. Для наглядности на фото ниже показано стрелкой место, куда эта колодка вставляется, а синей стрелкой показана сама колодка. Её и отсоединяем.

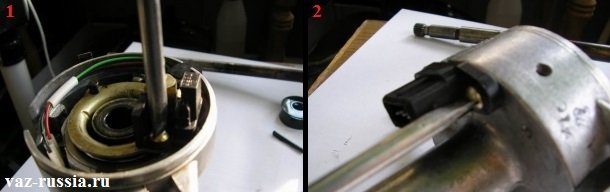

Теперь, когда вы разобрали трамблёр и проверили составляющие на исправность, переходите к снятию датчика. Он крепится на винтах, отвернув которые (см. фото 1 и 2) вы сможете снять его с автомобиля.
Установка
Устанавливаем детали в обратной снятию последовательности. Предварительно проверьте исправность датчика: хоть и редко, но бывали случаи продажи неисправных датчиков в автомагазинах. Ниже приведена инструкция, по которой можете проверить ваш старый датчик, возможно он в рабочем состоянии и не требует замены. Либо после установки проверить новый.
Проверка датчика холла
Лучшая проверка – поставить в автомобиль иной, заведомо исправный датчик, завести и оценить работу двигателя. Тогда все станет на свои места и вы поймете, в нем ли крылась проблема. Существует альтернативный метод проверки. Нам понадобится вольтметр и снятый с автомобиля датчик. Обратите внимание на схему проверки ниже, в ней объясняется способ подсоединения вольтметра: подключите наконечники вольтметра к выводу 2 и 3 датчика и пронесите между контактами датчика отвёртку или лезвие. Наблюдайте за показаниями в момент проведения, они должны изменяться в диапазоне 0.4-3 вольт. В случае более низких показателей датчик неисправен и требует замены. Помните, проверка проводится на снятом с автомобиля устройстве.
Дополнительный видеоролик
Мы прикрепляем видеоролик, в котором подробно описан процесс проверки. Учтите, в данном видео разъём у датчика отсутствует, провода выходят сразу – считайте их выводами датчика.
Примечание!
Рекомендуем дополнительно ознакомиться с видео ниже. Здесь представлен авто не классического семейства, а ВАЗ 21099. Посмотрев, вы поймете, что проверяется датчик на всех автомобилях практически идентично.
