Всего в автомобиле два троса, а именно задний передний тросы ручника. Передний, идущий от стояночного тормоза и имеющий небольшую длину. Переходит в задний, по сравнению с передним тросом очень длинный. Задний идёт сразу на два задних колеса. Благодаря системе тросов осуществляется торможение автомобиля.
Примечание!
Вам придётся снимать ручной тормоз, а значит пригодятся следующие инструменты: различного рода гаечные ключи, отвёртка и пассатижи.
Местонахождение детали

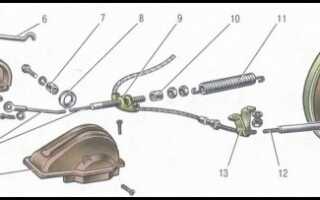

Идёт от ручника и проходит под днищем автомобиля, соединяясь с задним (основным) тросом. Чуть ниже мы прикрепили фотографию со схемой ручника. Передний трос указан цифрой 2.
Примечание!
На схеме выше может показаться, что трос номер два разделён на две части, но на самом деле нет. Он цельный, просто в том месте, где якобы обрывается (на схеме), стоит ролик (указан цифрой 8).
Когда менять трос и сам ручник?
Приходится менять при обрыве троса. Вы почувствуете это, когда ручник начнёт очень легко подниматься и на весьма высокую позицию, практически до вертикального положения. Точно такая же ситуация возникнет и при обрыве троса сзади. Поэтому прежде чем ехать в автомагазин и покупать новый,осмотрите днище автомобиля и разберитесь, какой трос пришёл в негодность.
Примечание!
Трос имеет свойство вытягиваться со временем. Всё зависит от качественности материала, качественный трос дольше прослужит и вытянется на меньшую длину. Если Вы видите, что данный трос у вас провис и регулировка ни к чему хорошему не приводит, то придётся заменить на новый!
Теперь поговорим о том, когда менять сам ручник. Во-первых, на стояночном тормозе присутствует зубчатый сектор благодаря которому ручной тормоз поднимается вверх аккуратно и не проскальзывает между щелчками. Во-вторых, так называемая собачка, блокирующая ручник после поднятия вверх, её поломка приводит к недержанию ручника одном положении, он будет постоянно падать. Данные факторы являются поводом замены детали на новую.
Замена ручника и переднего троса на ВАЗ 2101-ВАЗ 2107
Снятие
Снимите направляющую с наконечника нашего троса, подробнее смотрите в статье: «Замена заднего троса», пункты 3-4.

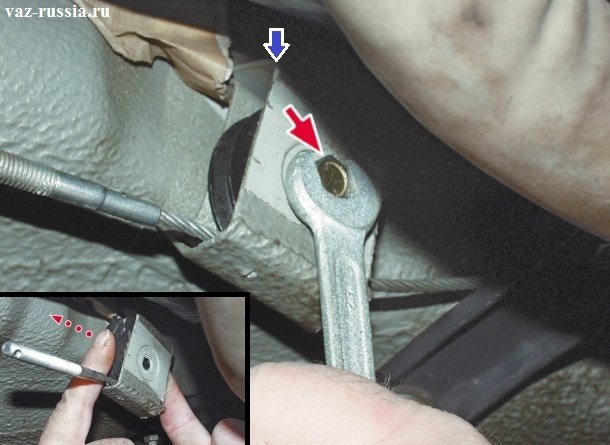

Возьмите гаечный ключ и выверните болт крепления ролика к кронштейну (кронштейн указан синей стрелкой). Поле аккуратно извлеките ролик, прокатив ролик в направлении наконечника переднего троса, как показано на рисунке, и снимите с автомобиля.
Примечание!

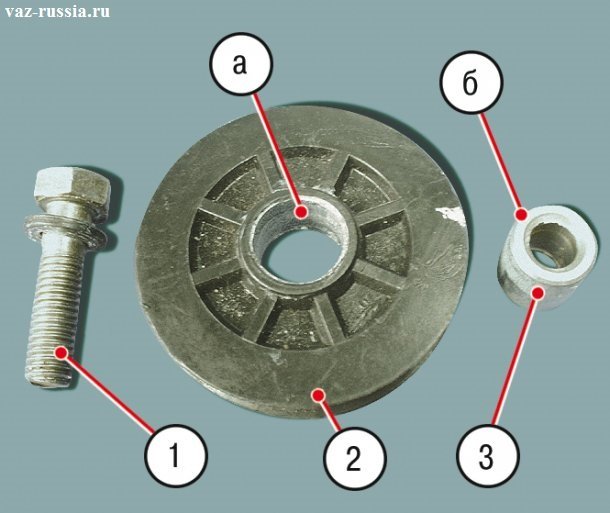

Будьте аккуратны: внутри ролика находится втулка (цифра 3 на фото ниже) и крепёжный болт (цифра 1). Не позвольте деталям упасть и потеряться.
Рекомендуем воспользоваться смазкой Литол-24 или ЛСЦ-15, смазать контактирующие поверхности самой втулки (поверхность указана буквой Б) и поверхность ролика (буква А). Для этого извлеките втулку из гнезда.
Теперь потяните за трос в нижнюю часть и выведете трос из кронштейна и промежуточной опоры карданной передачи (указана синей стрелкой).
Вылезайте из-под днища автомобиля и перебирайтесь в салон. Находясь внутри машины, выверните два винта крепления облицовки ручника, снимите её и отложите в сторонку.
Вы увидите четыре болта крепления ручника. Открутив их, вы снимите ручной тормоз с автомобиля вместе с прикреплённым тросом (передним).
Примечание!
При необходимости отсоедините трос от ручника: при помощи пассатижей выньте небольшой шплинт (похож на небольшую скрученную проволоку, вставленную в отверстие, под него ложится шайба, удерживая на своём месте детали), входящий в отверстие, указанное красной стрелкой. К сожалению, отверстие плохо видно на фото, но оно присутствует в так называемом пальце, куда и устанавливается наконечник троса. Выньте шплинт, крепящий наконечник троса и снимайте шайбу с тросом как показано на рисунке ниже.
Установка
Новые детали устанавливаются на места в обратном снятию порядке. ,После установки произведите регулировку троса, подробно процесс описан в статье: «Регулировка троса».
Примечание!

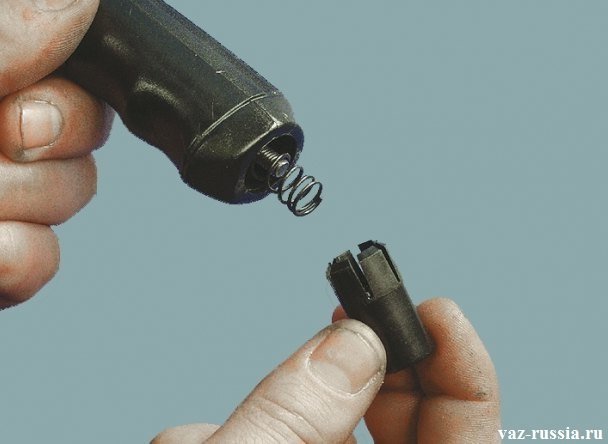

Заедает кнопка ручника? Скорее всего во всём виновата пружинка. Её легко можно снять и поменять на новую:
